GNZ系列中心柱安裝高效濃密機

GNZ型中心傳動中心柱安裝高效濃密機,是由耙機系統、中心框架、中心傳動裝置、中心柱、進料系統、工作橋、升降裝置、自動排渣裝置等組成，主要用于選礦過程中濕選、精選前的脫水處理，也可用在環保的污水處理工程中。一般適用于池徑大于30米，澄清要求高、污泥比重大，沉降快且易板結的場合。對刮泥負荷相對較大，傳動裝置具有多個（2～4）驅動單元，內齒的齒輪軸承為精確的多點接觸型回轉支承，通過法蘭、內齒圈與套在中心柱外的中心籠連接，來帶動耙機工作，傳動裝置安裝在機械加工的鋼管柱頂上，可確保齒輪間的精密傳動，以保證足夠的傳遞力矩。

GNZ標準形式還帶升降系統，要求帶升降功能時，標注如：GNZ30S。

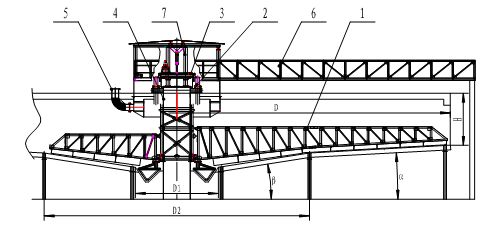

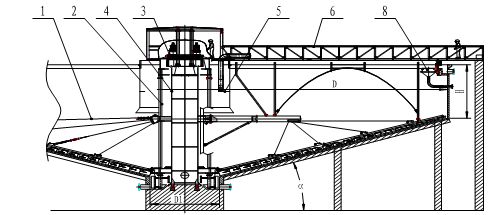

1、耙機系統 2、中心框架 3、中心傳動裝置 4、中心柱 5、進料系統 6、工作橋

7、升降裝置 8、自動排渣裝置

注：表中參數僅供參考，更多詳情請咨詢道為機械

規格	主要參數
	槽體內徑D(mm)	直筒高度H(mm)	固體物質生產量(t/24h)	耙架每轉時間	電動機功率(KW)	槽底出料筒徑D1(mm)	槽底與水平夾角α	參考重量
GNZ30	30000	3500	1800～2500	12.4	7.5	4000	18.435	36
GNZ36	36000	3500	2000～2600	14.8	7.5	4000	18.435	38
GNZ38	38000	3500	2200～2800	15.8	11	4500	18.435	42
GNZ42	42000	3800	2500～3500	15.4	11	4500	18.435	42
GNZ45	45000	3800	3000～4500	17.5	15	4500	18.435	45
GNZ50	50000	4000	3000～5000	22.4	22	4500	9.462	55
GNZ55	55000	4000	3500～5000	24.6	22	4500	9.462	58
GNZ60	60000	4000	4000～5500	28.5	30	5000	9.462	65
GNZ65	65000	4000	4200～5800	31.4	30	5000	9.462	72
GNZ70	70000	4000	4500～6000	33.8	30	5000	9.462	80
