HJ機架

立即聯系

產品詳情

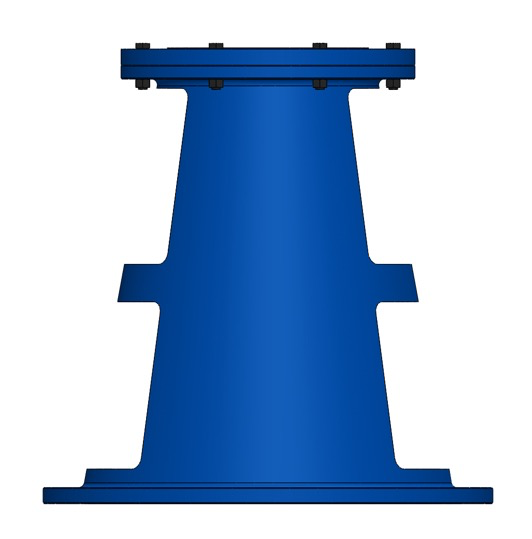

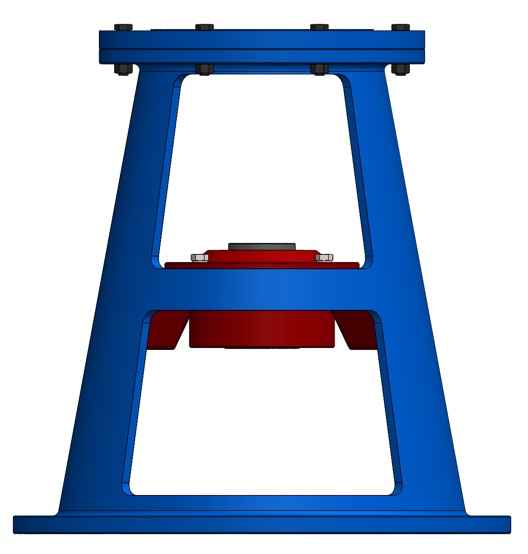

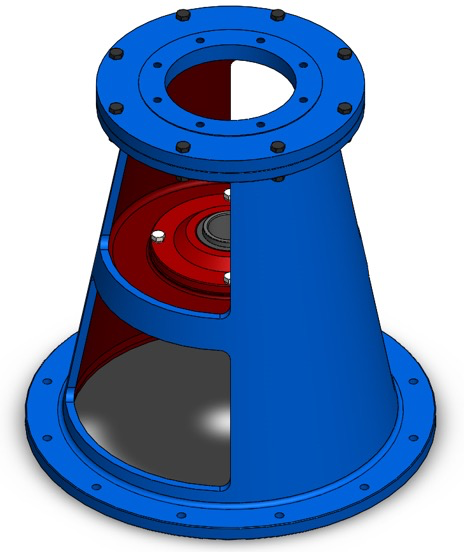

HJ型為單支點機架，這種機架設有一個能承受雙向裁荷的支承，軸向截荷全部由機架承擔，能降低減速機的軸向負荷，延長使用壽命，是應用較為廣泛的一種機架。由于底座直徑較DJ型機架大，因此運行時支承更穩固，適用于軸懸伸較長而不帶支承的攪拌作業場合，機架上部空間均配GT型凸緣聯軸器。

HJ為普通型機架，機架內可容納PN≤0.6Ma的單端面機械密封或填料箱。

執行標準CD130B-86。

型號規格如下：

機架代號	輸出端接口				高度	重量
機架代號	D4(H9)	D5	D6	n –φ	H	Kg
HJ30	260	320	360	10-φ14	435	79
HJ40	325	400	435	12-φ14	485	100
HJ50	380	455	495	12-φ14	525	170
HJ60	430	510	555	12-φ14	605	210
HJ70	480	560	600	16-238	605	260
HJ80	560	650	700	16-φ27	720	350
HJ90	720	810	880	20-φ27	720	500
HJ100	720	810	880	20-φ27	970	550
HJ110	850	930	1000	20-φ27	970	740
HJ120	850	930	1000	20-φ27	1000	780
HJ130	850	930	1000	20-φ27	1000	850
HJ140	850	930	1000	20-φ27	1000	890
