產品描述

機架WJ

立即聯系

產品詳情

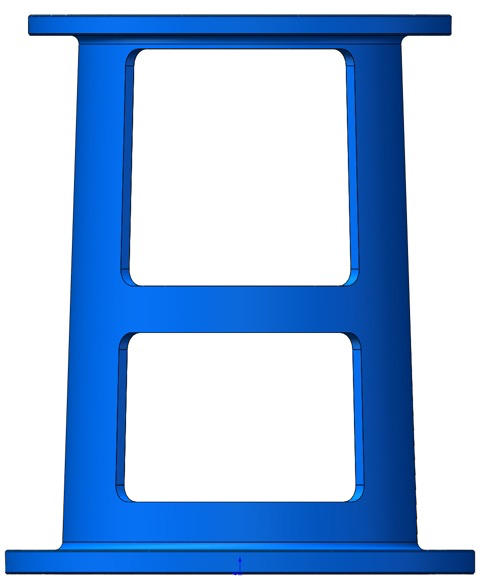

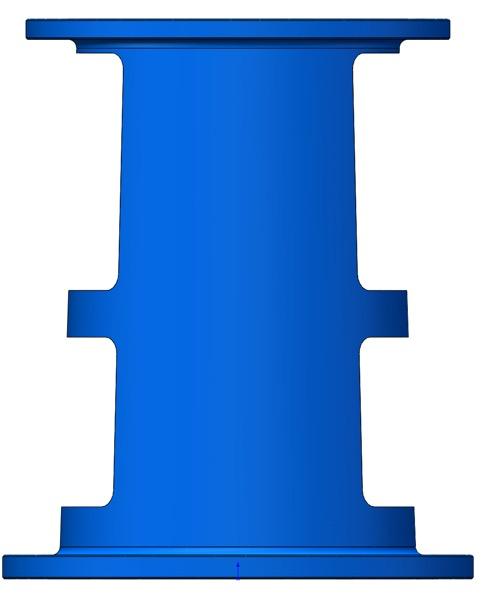

WJ機架無支撐點，攪拌軸系以減速機出軸的兩個支點作為支承。適用于軸向力及徑向力較小的場合，減速機輸出軸與攪拌軸用剛性聯軸器聯接，WJ機架空間可容納PN≤0.6Mpa的單端面機械密封或填料箱。

使用空心輸出軸的減速機時，機架可容納205、206、207等雙端面機械密封。

執行標準CD130B-86。

型號規格如下：

機架代號	輸出端接口				高度	重量
機架代號	D4(H9)	D5	D6	n –φ	高度	重量
WJ30	240	285	315	10-φ14	450	34
WJ35	260	320	360	10-φ14	500	45
WJ40	260	320	360	10-φ14	500	45
WJ45	260	320	360	10-φ14	500	48
WJ55	325	400	435	12-φ14	540	72
WJ65	350	420	460	12-φ18	600	91
WJ70	350	420	460	12-φ18	600	91
WJ80	380	455	495	12-φ18	640	124
WJ90	430	510	555	12-φ23	660	160
WJ100	480	560	600	16-φ23	700	199
WJ110	560	650	700	16-φ27	800	260
WJ120	560	650	700	16-φ27	800	260
